户外led显示屏施工方案

户外led显示屏施工方案

项目公司介绍

深圳市华荣光电科技有限公司是一家专业从事LED显示屏（生产、销售、工程服务为一体的民营高新科技企业），公司总部设于深圳，工厂位于深圳宝安区石岩镇，拥有2万多平方米的厂房，公司拥有一批高素质的专业技术人才和先进的现代化生产设备，全面实行严格的ISO9001—2000质量管理、3C认证等相关证件，全力保证做出的每一个LED显示屏、拼接屏、租赁屏、小间距都成为精品。

公司产品已经通过了欧洲CE、美国UL等相关认证。公司依托自身与国外内LED显示屏、照明材料供应商、销售商建立战略联盟的优势，在完善的管理体制和成本控制体系下高效运作，保持了强大的活力。目前，公司的主导的LED全系列产品，已广泛应用于广告、酒吧、机场、车站、港口、体育馆、银行、学校、工厂、邮电、商场、医院、工商税务、海关、监控中心等行业。

户外LED显示屏施工方案准备工作

1、需满足LED显示屏项目用电要求（按22㎡计最大电容量需14KW+2.5 KW）；由使用客户负责铺设供电线路至显示屏安装场地

2、需通过相关部门的原结构安全评估；

3、LED显示屏钢结构（含脚手架、钢结构内照明、强电、弱电线缆铺设至钢结构内）；

4、LED显示屏必须是防火即具有阻燃功能；

5、根据合同确定的工期要求，充分做好生产、技术、人员和物料等方面的准备，保证按期交货到指定的地点完成相关设备的安装，测试。

6、以合同相关技术指标和部分行业标准为原则，制定详细的质量保证计划，确保优质高效地履行合同。

7、制订严密的安全保证措施杜绝一切人身，设备责任事故，保证安装施工期间 零事故率。

8、科学管理、有序生产、团结协作、多方配合，保护环境及原有设施，场地整洁。

9、遵守国家有关环境保护的规定，确保不污染，不破坏现场环境。

10、为确保上述目标的实现，我司指派业务经理曹颖统一进行项目实施的组织和协调工作；由工程师现场协调和设备安装调试工作，主要承担结构制作，包边装饰和其他电器安装工作

户外LED显示屏施工方案设计标准和依据

国家及行业标准：

SJ/T 11141-2003 《LED显示屏通用规范》

SJ/T 11281-2007 《发光二极管（LED）显示屏测试方法》

SJ/T10463-1993 《电子测量仪器包装、标志、贮存要求》

GB 2423.1-2001 《电工电子产品基本环境试验规则　低温试验方法》

GB 2423.2-2001 《电工电子产品基本环境试验规则　高温试验方法》

GB2423.3-1993 《电工电子产品基本环境试验规程 试验Ca恒定湿热试验方法》

GB4943-2001 《信息技术设备的安全》

GB 7251.1-2005 《低压成套开关设备和控制设备 第1部分：形式试验和部分形式试验成套设备》

GB 9254-2008 《信息技术设备的无线电骚扰限值和测量方法》

GB 50174-1993 《电子计算机机房设计规范》

GB6587.4-1986 《电子测量仪器振动试验》

GB6587.6-1986 《电子测量仪器运输试验》

GB6593-1996 《电子测量仪器质量检验规则》

GB9813-2000 《微型数字电子计算机通用技术条件》

GB11463-1989 《电子测量仪器可靠性试验》

JDJ16-83 《建筑电气设计技术技术规程》

JGJ/TT16—92 《民用建筑电气设计规范》

GBF16-87 《建筑设计防炎规范》

GB50054-95 《低压配电设计规范》

GB50034-95 《工业企业照明设计规范》

CECS72：97 《建筑与建筑群综合布线系统工程设计规范》

GBJ65-88 《工业与民用电力装置的接地设计规范》

GBJ79-85 《工业企业通信接地设计规范》

户外led显示屏施工方案质量要求

从原材料采购到生产、安装、检测，每一步都按照ISO9001：2008国际质量控制流程执行，科学管理，精益求精，产品通过了专业机构进行的RoHS、CCC、CE、FCC、ETL、IP68防尘防水测试、防太阳光眩目测试、电磁兼容测试、高低温测试、重金属含量测试等质量认证，确保每一个产品出厂都稳定、可靠。部分产品已通过了美国UL认证。华荣光电将标准化管理导入：

1、设计标准化：电子组件设计标准化、电气互联设计标准化、电气耐压和浪涌标准化、电气互联界面的强度等级标准化、现场安装方案的标准化；

2、制造流程和工艺标准化：制造业ISO9001：2008国际质量控制流程导入；

3、材料系统标准化：材料采购标准化,与晶元、日亚、科瑞、杭州士兰形成长期合作伙伴；

4、产品标准化：提炼竞争力强的产品品种，改善可制造性（插件、焊接、装配、整机组装），改进薄板结构的精度、刚度、防腐和外观，改进塑料结构的精度、平整度、 硬度和外观，改进工程安装和维护保养。

户外led显示屏系统构成

整个户外led显示屏系统，以微型计算机（PC）为控制中心，通过采集、传输、数据缓冲、和分组并行扫描，实现屏幕内容的播放。不论是电脑制作的二、三维动画、平面广告，或者是外围设备播放的视频内容，都可以及时地显示在ＬＥＤ显示屏上。屏幕控制器采用的硬件透明映射技术，使监视器上的像元和大屏幕上的像元一一对应，既所谓的所见即所得。屏幕控制器从显示卡的DVI接口上，直接捕获显示图像数据，传送到LED显示屏的数据缓存卡。缓存卡中的数据，通过多路并行扫描技术，逐行逐列控制各LED像元的辉度和色调，实现图形的显示。这种控制技术就是业界众所周之的计算机（PC）监视器像元同步映射技术。 按照结构方式的不同，LED大屏幕系统可以划分为显示屏体，控制计算机、系统软件和应用软件、屏幕控制器、外围音视频设备，配电系统，固定框架等几个部分。

户外led显示屏施工方案设计要点

根据用户大楼的结构特征、墙体外观及承重，屏幕的安装方和受众人员走动范围，结合我们公司的产品技术规格和特点，我们对此项目作了系统性的规划。技术设计和施工安装中，我们综合考虑的要项包括：        屏幕目标观众的分布范围和屏幕安装方位的几何关系        屏幕的整体解析度和尺寸

屏幕的最大亮度和对比度

屏幕的可视角度及美观度

屏幕的主要视频指标参数

屏幕的结构

屏幕的操控性能

屏幕的寿命

屏幕的可靠性和可维护性

屏幕的配电和防雷

户外led显示屏施工方案安装方式指导

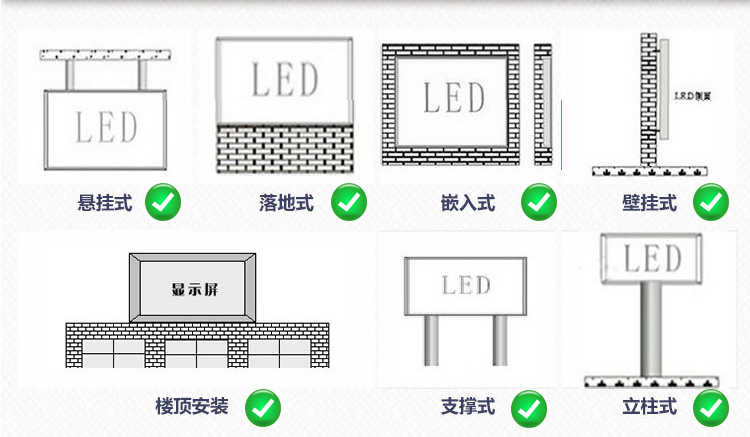

从上面一张图可以看出户外led显示屏安装方法是有七种方法的，这7种户外led显示屏安装方法也是目前比较常见的，基本上能够满足90%以上的用户了，除了一些异形屏和异形安装环境以外，那么这里就详细介绍下户外led显示屏的7种安装方法以及注意事项。

悬挂式安装方法：

户外led显示屏悬挂式安装方法其实也可以称之为悬臂式安装，两者大同小异，安装的环境和应用都差不多，屏体都是采用箱体一体柜的设计方案，适用于户外和半户外的环境安装。

落地式安装方法;

落地式安装方法适用于小面积屏体高清显示的，可以直接是屏体底部着地，也可以给底部屏体稍加做一些固定及样式进行修饰，一般也是采用一体设计，也有分列式组合设计，这种安装方法室内的使用稍微较多，户外led显示屏相对较少.

嵌入式安装方法：

户外led显示屏嵌入式安装方法就是将整个屏体嵌入到墙体内部，户外led显示面与墙体面保持平整及同一水平线，这种安装方式可以采用简易箱体设计，需要特别注意的是嵌入式安装方法最好是使用前维护的方式，需要提前向led显示屏厂家了解清楚，如果不支持前维护后期维护起来麻烦可以很大了；户外led显示屏嵌入式安装方法在室内也同样是可以使用的，多数都是用于间距偏小的显示型号并且整屏显示面积不大的。

壁挂式安装方法：

此安装方式通常用于户内或者半户外，屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架。户外led显示屏体面积稍大一些，一般采用前维护设计(即正面维护设计，通常采用列拼装方式)。

楼顶安装方法：

户外led显示屏采用楼顶安装方法需要充分考虑到当地的风力环境，这个比较关键，必须要能承受住这个风力才行，安全始终是第一位的，一般带有倾斜角度安装，或者模组采用斜8°设计，多用于户外广告显示。

支撑式安装方法：

户外led显示屏采用支撑式安装方法的非常普遍，包括单立柱、双立柱以及创意型支柱等等，这种安装方式非常普遍，相信用户也在现实中会经常看到的，支撑式安装通常都是在公路、高速、小区等地方应用的比较多。

户外租赁屏吊装方法：

户外led显示屏还有一种是用于租赁系列的，这一系列安装都是属于临时安装，重点在于安装方便、拆卸也要方便；屏的尺寸按普通屏确定。吊装屏不宜做大。一般要求在6M*10M以下。特殊箱体材质和条幕式的例外。顶部配吊梁，底部配底梁。吊梁用于吊装屏。行与行箱体间，用吊装机构连接，水平箱体间装锁扣拉紧。吊装机构分：齿轮式、锥杆式、螺栓式。齿轮式比较贵，美观，锥杆式价格适中，可靠。螺栓式最便宜，可靠，组装比较麻烦，适宜不反复拆装的情况下。

弧形及异形安装方法：

华荣光电也会为客户量身定做弧形及异形户外led显示屏安装方法的，画面长度x宽度(高度)：LxW；画面长度W：指画面的高度；画面长度L：画面的长度。画面长度可以按圆或弧的周长来初步确定。再除以模组长度，以确定模组数量。对于圆形屏尽量按92个模组来分;尽量按2、3、4、5、6的整数位倍来确定一行的模组数(方便划分箱体，易于生产)。模组的拔模斜度一般是2度，一个模组只有4度。即一般需要92个模组以组成一个完美的圆形屏。最不不宜低于60个模组。确定一行模组数量后，即可得出画面的长度。画面长度L=模组数*模组长度；画面面积A=L*W；对于非圆形屏(弧形屏)，只需要按需要划分下来，就像切蛋糕样的。安装架需要根据圆形屏(弧形屏)的尺寸定制。

户外led显示屏的安装方法大概就是以上几种，如果这些还不能满足客户的需求，可以直接联系华荣光电业务和客服，为您量身定做安装方法。

接下来必须要知道的了，那就是户外led显示屏安装的注意事项，了解下不会有坏处的哦。

户外LED显示屏施工方案注意事项

专职LED行业的人都知道要想户外LED显示屏用得好，安装调试环节必不可少，那么对于技术施工人员来讲，懂得良好的户外搭建、维护广告屏技巧将能更好的促进商家广告、信息传播的进行，也是作为技术施工人员所必须熟知的，其实户外LED的显示屏安装总的来说大致分为四个环节：实地勘察、设备搭建、产品安装、产品调试。

针对这些户外LED显示屏搭建时，要区分户外墙体广告屏和悬挂式广告屏。实际安装这些屏时，我们应该根据距离高度，用吊车与卷扬机进行分段吊装，同时保证下面和上面的工作人员相互配合，为了使高空中的LED屏有一个更好的安装使用过程。我们在搭建过程当中，安全与精细化操作必须达到第一要求。

当然作为一名资深优秀的ainengLED显示屏施工人员，只会安装是远远不够的，通常户外LED显示屏的主体支撑架构通常都以钢性材料为主，因为在露天环境中，受气温、湿度、有害物质等因素的影响，极其容易被氧化而引起锈蚀，甚至会严重的锈蚀可使钢性构件抗荷载的能力大大降低，所以怎样更好的维护户外LED显示屏就成了我们的必备功课。那么到底该如何注意安装LED显示屏的呢？

钢结构

通常户外LED显示屏安装面积较大，且大多安装在人员较为密集的场所，其钢结构的设计要考虑基础、风载、防水、防尘、防潮、环境温度、避雷、周围的人口密度等诸多因素。同时钢结构内还需要放置配电柜、空调、轴流风扇、照明等辅助设备，还要有马道、爬梯等维修设施。因此在实施时，整个户外屏钢结构应有通过政府主管部门审查合格后的设计图纸以保证整个钢结构的可靠安全。

防水防潮

户外LED显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣，电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失；因此屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；注意防水、防潮。

通风散热

户外LED显示屏应安装通风设备降温，使屏体内部温度在-10℃～40℃。屏体背后上方安装轴流风机排出热量；户外LED显示屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使LED显示系统无法正常工作。

防雷接地

户外LED显示屏中电子元器件集成度高，其对抗干扰的敏感度要求也越来越高。雷电可以通过各种方式危害显示系统，一般情况下，它可能直接击中屏体然后经接地装置泄放入地。在雷电流经过之处造成机、电、热破坏。解决方案是等电位连接，即将未接地或未良好接地的金属外壳、电缆的金属外皮、显示屏内的金属框架与接地装置可靠焊接连通，防止在这些物件上由于感应高压或接地装置上雷电入地高电位的传递造成对设备内部绝缘、电缆芯线的过电压反击。户外LED显示屏也会受到雷电引起的强电强磁袭击,为使因雷电引起的大电流能及时泄放，降低出现在设备上的过电压，限制雷电侵入波。通常应在显示屏及建筑物上安装避雷装置。

施工方案结构安装前检查事项

底层的结构是否牢固；

结构的宽度和高度是否准确，一般比显示屏尺寸大20mm-50mm为宜；

方筒和方筒的距离从底层到顶层都要严格保持一致，否则屏体在安装时会产生缝隙，严重者到上层 很难安装或者安装不上造成返工；

检查结构里面的通道位置是否合适，会不会挡住箱体的后盖门，否则在屏体安装好以后，箱体的后 盖门无法打开；

屏体两边的走线的孔会不会被挡住。

户外led显示屏施工方案重点的地方已经描述出来了，其余是服务质量及售后服务方面的，客户有兴趣可以联系华荣光电，获取完整专业的户外led显示屏施工方案书。
